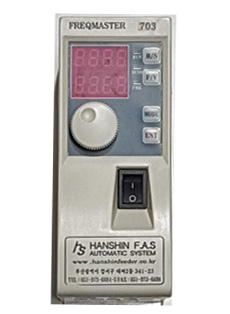

 전자식 진동기용 콘트롤러
|
 |
>> 개 요 >>
| MFC-0D controller는 제어방식으로 반파,전파로 진동의 크기를 변화 시킬 수 있으며 전원 전압은 AC 110V 220V 공용입니다. 또한 외부제어에 의한 출력은 ON/OFF제어 접점제어 신호와 유전압 제어(DC12~24V)로 사용가능합니다. |
|
|
|

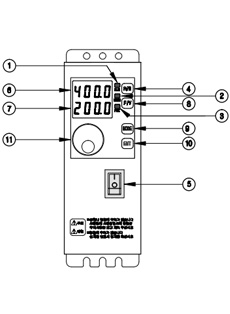

구조 |
|
|
 |
|
| 품번 |
품명 |
| 1 |
운전 상태 표시 LED
점등:운저중일때
소등:운전정지 또는 over flow 센스 동작일때 |
| 2 |
over flow 센스 표시 LED
점등:over flow 센스 동작일때
소등:over flow 센스가 도작하지 않을때 |
| 3 |
피드백 상태 표시 LED
점등:정진폭 기능 동작(FBK SENSOR)
소등: 정진폭 기능 정지
|
| 4 |
RUN /STOP KEY
R/S-KEY(한번 누르면 운전 한번 누르면 정지함, 과전류 과전압 및 에러 등에는 동작하지 않음) |
| 5 |
전원 스위치 |
| 6 |
7-SEGMENT(주파수)표시기
주파수, 파라메타, 에러코드 등 숫자 및 문자 표시함 |
| 7 |
7-SEGMENT(전압)표시기
전압,파라메타 상태등을 숫자 및 문자로 표시함 |
| 8 |
F/V KEY
F/V KEY 주파수,전압 전환반복 |
| 9 |
MODE KEY
MODE-KEY 누를때 마다 파라메타 항목이 바뀜 일정시간 조작이 없으면 주파수, 전압표시로 복귀 |
| 10 |
ENT KEY
파라메타 설정 값을 저장하는 기능 |
| 11 |
설정 ENCODER
주파수,전압,파라메타,데이타를 조정할때 사용함 |
|
| |
|
| 항목 |
MFC-703 |
MFC-705 |
MFC-710 |
| 전원전압 |
AC110V/22OV 50/60Hz |
출
력
제
어 |
주파수 |
설정방법 |
F/V - Key 및 설정 ENCODER |
| 설정범위 |
40.0HZ ~ 400.0HZ |
| 설정분해능 |
0.1HZ |
| 전 압 |
설정방법 |
F/V - Key 및 설정 ENCODER / 외부 VR |
| 설정범위 |
0.0V ~ 200.0V |
| 설정분해능 |
0.1V |
| 최대 허용 전류 |
3A |
5A |
10A |
| 구동 방식 |
마이컴 PWM 제어방식 |
| 제어 방식 |
RISC CPU에 의한 Digital 제어 |
기 동
정 지
제 어 |
외부입력 |
외부 입력에 의한 on/off 제어(PLC등)
입력 극성 변경 설정(nc/no) |
| 센스입력 |
RUN 상태에서 일시 정지/동작(Over flow)
입력 변경 설정 : no/no
on delay timer 설정 : 0.1~20.0초, 0.1초 단위
off delay timer 설정 : 0.1~20.0초, 0.1초 단위 |
| 운전 동기 실호 |
3단자 출력(COM, NC,NO) |
| Soft start |
0 ~ 3.0초 설정 (0.1초 단위) |
| Soft Stop |
0 ~ 3.0초 설정 (0.1초 단위) |
| 정진폭제어 |
정진폭 기능 없음 정진폭 센스 별도 |
| 보호 기능 |
과전류, 과온도, 운전정지 및 Alarm 발생 |
| 냉각방식 |
자연냉각식 |
| 사용조건 |
주위온도 |
0 ~ 40'C |
| 주위습도 |
10 ~ 90% |
| 제 원 |
중 량 |
0.75kg |
0.80kg |
0.85kg |
| 외 형 |
70 X 155 X 102 |
| |
|
|
|
|
|
|
>
